GSM
Le système GSM (global system for mobile communication) a été conçu pour autoriser la transmission vocale. Son concept est simple, je vous explique :
Afin d'economiser le spectre hertzien, les opérateurs découpent leur zone de couverture en cellules hexagonales contiguës qui se voient allouer des fréquences de manière judicieuse.
Ainsi, des cellules suffisamment éloignées les unes des autres, peuvent réutiliser les mêmes fréquences sans aucun brouillage même si deux communications, l'une s'éffectuant dans une cellule et la deuxième dans une autre cellule, utilisent la même fréquence.Chaque cellule est controlée par une station de base (BTS) qui communique avec les différents terminaux mobiles(MS) présents dans cette cellule.Ce sont les fréquences allouées à chaque cellule qui sont utilisées entre la MS et la BTS pour communiquer.Mais s'il faut détailler le principe ,le concept est très complexe pour un néophythe.
Un reseau GSM est constitué de trois sous systèmes :
"le sous système radio BSS (base station sub-system)"
"le sous système reseau NSS (network and switching sub-system)"
"le sous système d'exploitation OSS (operation support sub system)"

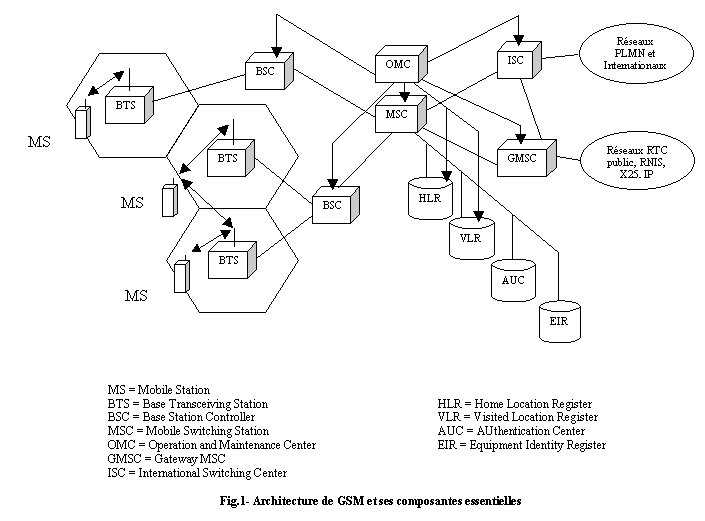

Ainsi, on peut ainsi représenter schématiquement un réseau de la manière suivante :
LE SOUS-SYSTEME RADIO (BSS)
Le sous système radio est l'ensemble des contituants du réseau des constituants du réseau qui gère l'échange et la transmission des données par la voie herzienne.Le sous sytème radio est principalement constitué de deux éléments :
* La station de base
* Le controleur de station
STATION DE BASE (BTS)
La BTS est un ensemble d'émetteurs-recepteurs.Elle gère les problèmes liés à la transmission radio (modulation, démodulation, égalisation, codage, corresteur d'erreur...).Le placement et le type des BTS determinent la forme des cellules.Elle réalise aussi des mesures radio pour verifier qu'une communication en cours se déroule correctement(evaluation de la distance et de la puissance du signal émis par le terminal de l'abonné) : ces mesures sont directement transmises au controleur de base BSC.
la repartition géographique et le type de BTS utilisées jouent un role primordiale pour évaluer la qualité d'un reseau.La capacité maximale d'une BTS est de 16 porteuses, c'est à dire qu'elle peut supporter au plus une centaine de communication simultanées.Une configuration en zone urbaine est constituée d'une BTS à 4 porteuses pouvant écouler environs 28 communications.Comme nous l'avons vu plus haut, la bande passante allouée par l'operateur est limitée.C'estr pourquoi il doit réduire au maximum la puissance de ses BTS en ville de manière à ce qu'elles couvrent la zone la plus restreinte possible.Mais cela entraine évidemment une multiplication importante des couts :
une BTS coute en moyenne 200000 F français (20 000000 cfa)!
Ainsi, la rue du commerce (plateau) dans la ville d'abidjan, très frequentée,doit faire l'objet d'une couverture exeptionnelle( une BTS couvre 250 m de la rue ).En revanche des zones peu peupléesz telles que angré auront des BTS couvrant une zone d'un rayon de 20 kms ( si possible, car ce sont pas des zones rentables pour un opérateur).
|
|
